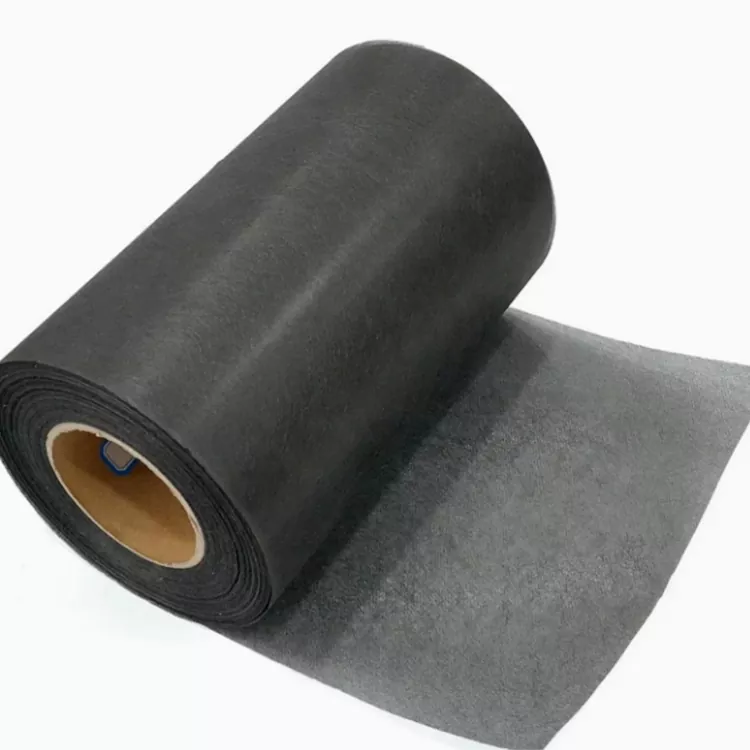

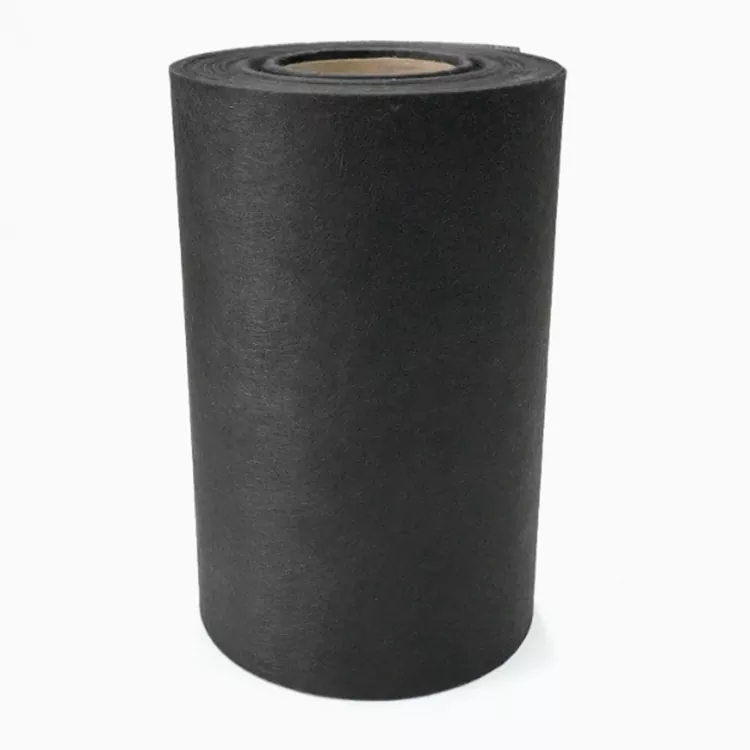

50 г електропровідного повсті з вуглецевого волокна

Для 50-грамового електропровідного фетру з вуглецевого волокна електропровідність – це не просто ще один пункт у специфікації. Це може визначити, чому виробник взагалі обирає вуглецеве волокно.

Вуглецеве волокно природним чином забезпечує електропровідність на додаток до своєї легкої ваги та механічних характеристик. Коли волокна розподіляються через нетканий шар, матеріал може бути включений у композит або функціональний компонент, де потрібен провідний шар вуглецевого волокна.

Фактичні електричні характеристики готового продукту залежать від таких факторів, як розподіл волокон, вміст волокон, товщина шару, контакт між провідними ділянками, вміст смоли, дизайн ламінату та спосіб електричного з’єднання компонента. З цієї причини ми рекомендуємо оцінювати готовий компонент, а не вибирати матеріал тільки за його номінальною вагою.

Провідні аплікації з вуглецевого волокна

Коли ми обговорюємо з виробниками матеріали поверхні з вуглецевого волокна, додаток зазвичай говорить нам більше, ніж назва продукту.

Компонент паливного елемента має інші вимоги, ніж електронний корпус. Електричний нагрівальний елемент має іншу конструкцію, ніж корпус, що екранує EMI.

Таким чином, один і той самий матеріал з вуглецевого волокна вагою 50 г може бути використаний по-різному залежно від кінцевого продукту.

Компоненти паливних елементів

Провідність вуглецевого волокна робить його актуальним для вибраних паливних елементів і пов’язаних з ними енергетичних застосувань.

Матеріал може служити частиною провідної композитної структури, де враховуються як електричні характеристики, так і легка конструкція.

Однак для застосувань паливних елементів остаточний вибір матеріалу також повинен враховувати робочу температуру, хімічне середовище, вплив газу або рідини, тиск і електричні вимоги компонента.

Електронні корпуси

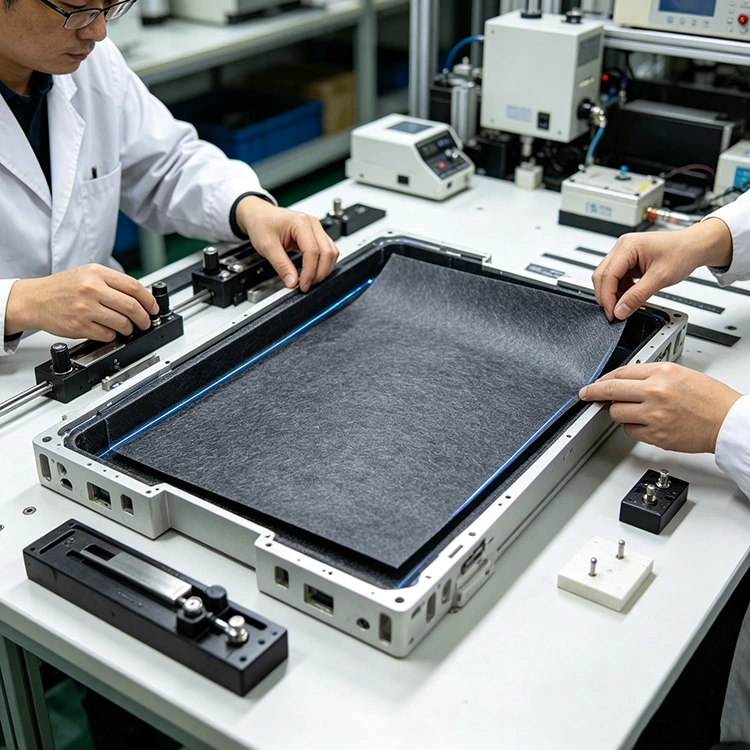

Для електронного обладнання матеріали з вуглецевого волокна можна використовувати там, де потрібна провідна поверхня як частина електромагнітного або радіочастотного екранування.

Шар вуглецевого волокна може бути включений у формований корпус або композитний корпус.

Ефективність екранування не визначається лише вуглецевим волокном. Геометрія корпусу, електрична безперервність, заземлення та конструкція з’єднань і отворів можуть мати значний вплив на готовий продукт.

Електроопалювальні вироби

Провідне вуглецеве волокно також можна розглядати для композитних виробів, пов’язаних з нагріванням.

Коли електричний струм проходить через відповідну структуру з вуглецевого волокна, може вироблятися тепло. Фактична поведінка при нагріванні залежить від опору, розташування волокон, розмірів, напруги, струму та теплової конструкції.

З цієї причини застосування опалення слід оцінювати відповідно до його електричних характеристик, а не припускати, що певний матеріал вагою 50 г забезпечить фіксовану теплову потужність.

Автомобільна та промислова електроніка

Автомобільні електронні компоненти все більше потребують легких матеріалів разом із електричними та електромагнітними функціями.

Поверхневі матеріали з вуглецевого волокна можна включати в окремі кришки, корпуси та композитні компоненти, де ці характеристики корисні.

Нетканий фетр проти тканого вуглецевого волокна

Електропровідний фетр із вуглецевого волокна вагою 50 г не є прямою заміною тканини з вуглецевого волокна. Ці два матеріали мають різну структуру волокон і вибираються для різних ролей у композиті.

Ткане вуглецеве волокно використовує безперервну пряжу, розташовану в певних напрямках. Ця конструкція зазвичай використовується, коли орієнтація волокон і спрямоване посилення важливі для дизайну ламінату.

Повсть містить нарізані вуглецеві волокна, розподілені по всьому килимку, а не безперервну пряжу за фіксованим малюнком. Його неткана структура підходить для застосувань, де покриття поверхні, електрична безперервність, поглинання смоли або відповідність формованій формі важливіші, ніж спрямоване посилення.

Різниця в структурі впливає на обробку матеріалу, укладання та конструкцію готового ламінату, тому вибір має ґрунтуватися на функції, яка вимагається від шару вуглецевого волокна.

Що означає 50 г?

Позначення 50 г означає номінальну вагу матеріалу на одиницю площі. Він описує кількість волокнистого матеріалу на даній площі поверхні, але сам по собі не визначає електропровідність, опір або механічну міцність.

Два повсті з вуглецевого волокна з однаковою номінальною поверхневою вагою можуть мати різні властивості, якщо їх тип волокна, розподіл волокон, товщина, вміст смоли або умови обробки різні.

Тому для виробничого застосування площну вагу слід враховувати разом із товщиною, розмірами, типом вуглецевого волокна, системою смол, методом обробки та електричними вимогами до готового компонента.

Переробка та виробництво композитів

Матеріал виготовляється з подрібненого вуглецевого волокна шляхом дисперсії волокна та процесів мокрого формування. Отриманий нетканий шар можна розрізати та вводити в композитні структури на основі смоли.

Метод обробки впливає на те, як волокнистий шар змочується, зміцнюється та інтегрується в ламінат. При укладанні вручну ключовими факторами є нанесення смоли та розміщення волокна. Вакуумна обробка приділяє більшу увагу текучості та консолідації смоли, тоді як застосування препрегу вимагає відповідного вмісту смоли та умов затвердіння.

Таким чином, параметри обробки можуть відрізнятися в різних методах виробництва, навіть якщо матеріал має однакові номінальні характеристики 50 г. Для застосувань із визначеними електричними вимогами слід оцінювати оброблений композит, а не покладатися лише на специфікацію матеріалу.

Фактори, що впливають на електричні характеристики

Провідний шар вуглецевого волокна є лише частиною електричної системи. Продуктивність готового компонента також залежить від його конструкції та обробки.

Визначене значення екранування або електричний опір не можна визначити лише за матеріалом вуглецевого волокна. Розподіл волокон, товщина шару, вміст смоли та умови електричного контакту мають вплив.

Основні фактори включають:

· Розподіл клітковини

· Вміст вуглецевого волокна

· Вміст смоли

· Товщина шару

· Площа електричного контакту

· Проектування заземлення

· Геометрія компонентів

· Отвори та стики

· Умови обробки та затвердіння

Для застосувань із заданим опором або екрануючою ціллю необхідне значення має бути включено до специфікації матеріалу. Це дозволяє оцінити шар вуглецевого волокна по відношенню до фактичної конструкції компонентів і електричної системи.

Специфікація продукту

Спеціальне постачання для застосування

Yuruis постачає волокнисті композитні матеріали з 2017 року, включаючи матеріали з вуглецевого волокна, E-glass roving, мати зі скловолокна та продукти FRP. Виробництво підтримується обладнанням для формування, різання та перевірки різних форматів композитних матеріалів.

Для провідного повсті з вуглецевого волокна заявка є частиною специфікації матеріалу. Матеріал, призначений для корпусу електроніки, може вимагати відмінних характеристик від матеріалу, який використовується в нагрівальних елементах, компонентах паливних елементів або автомобільних композитних деталях.

З цієї причини специфікація продукту може бути визначена відповідно до готового компонента, методу обробки та необхідних електричних властивостей. Ширина, товщина, довжина та інші розміри також можуть бути налаштовані відповідно до вимог виробництва.

Заявлена ​​виробнича потужність становить 2 млн м² на рік.

Інформація для запиту пропозицій

Для оцінки пропозиції або зразка наведена нижче інформація забезпечує практичну основу для вибору матеріалів і ціноутворення.

застосування

Укажіть передбачуване використання, наприклад корпус електроніки, нагрівальний елемент, компонент паливного елемента, автомобільну частину або структуру, що екранує EMI.

Електричні вимоги

Укажіть цільовий опір, провідність, ефективність екранування або інші електричні характеристики, якщо вони є.

Розміри матеріалу

Включіть необхідну ширину, товщину, довжину та будь-які готові розміри або вимоги до різання.

Композитний процес

Вкажіть передбачуваний процес, такий як ручне укладання, обробка за допомогою вакууму, препрег або інший метод формування.

Система смол

Укажіть систему смол, таку як епоксидна смола, поліефір або вініловий ефір, якщо повсть буде включено в композит.

Кількість і доставка

Надайте приблизну кількість, будь то для відбору проб, пробного виробництва чи регулярного постачання разом із країною або портом доставки.

Також можна надати креслення, існуючу специфікацію матеріалу або зразок, якщо матеріал призначений для певного компонента.

FAQ

Чи 50 г електропровідного повсті з вуглецевого волокна є електропровідним?

Вуглецеве волокно саме по собі є електропровідним, і цей нетканий матеріал з вуглецевого волокна можна включати в провідні композитні структури. Фактичний електричний опір або провідність готового продукту залежить від розподілу волокон, вмісту смоли, товщини, з’єднань і загальної конструкції компонентів.

Яка різниця між повстю з вуглецевого волокна вагою 50 г і тканиною з вуглецевого волокна?

50-грамовий матеріал використовує подрібнене вуглецеве волокно в нетканій структурі, тоді як ткане вуглецеве волокно використовує волокна, розташовані в певних напрямках. Неткана форма більше підходить для покриття поверхні та відповідності формованим формам, тоді як ткана тканина зазвичай використовується, коли потрібне спрямоване структурне посилення.

Чи можна використовувати його для екранування від електромагнітних перешкод або радіочастот?

Його можна включати в композитні конструкції, призначені для екранування від електромагнітного або радіочастотного випромінювання, оскільки вуглецеве волокно забезпечує електропровідність. Проте ефективність екранування слід оцінювати на готовому корпусі чи компоненті, а не припускати лише назви матеріалу.

Чи можна використовувати цей матеріал для електронагрівальних виробів?

Вуглецеве волокно можна використовувати в електричному обігріві, оскільки його електричний опір дозволяє генерувати тепло, коли струм проходить через відповідну конструкцію. Специфікація необхідного матеріалу залежить від напруги, опору, розмірів, температури та конструкції нагріву.

Чи можна налаштувати вагу 50 г?

Зазначений продукт має специфікацію 50 г, а розміри та товщину можна налаштувати. Якщо для конкретного застосування потрібна інша площна вага, це слід підтвердити з Yuruis перед виробництвом.

Чи можна його використовувати з епоксидною або поліефірною смолою?

Матеріал призначений для композитних застосувань і може бути включений у структури на основі смоли. Відповідну смолу слід вибирати відповідно до кінцевого нанесення, процесу затвердіння та хімічних або термічних вимог.

Чи може Yuruis надати зразки для тестування програми?

Вимоги до зразків можна обговорити відповідно до передбачуваного застосування та специфікації. Для електричних застосувань корисно надати цільові електричні характеристики та метод обробки разом із запитом на зразок.

Яка інформація потрібна для пропозиції виробництва?

Будь ласка, надайте заявку, необхідну ширину та товщину, приблизну кількість, систему смол, процес формування та пункт доставки. Якщо провідність, опір або ефективність екранування є критичними, також укажіть цільове значення.
