Тканина з вуглецевого волокна саржевого переплетення

Тканина з вуглецевого волокна Twill Weave — це ткане армування, в якому нитки основи та качка переплітаються, утворюючи діагональний малюнок поверхні. Порівняно з полотняним переплетенням структура переплетення дозволяє більше рухатися між нитками, що може допомогти тканині слідувати помірним вигинам під час укладання. Той самий діагональний візерунок також зазвичай зберігається на формованих деталях, де поверхню з вуглецевого волокна залишається видимою.

Плетіння є лише частиною специфікації матеріалу. Сорт вуглецевого волокна, поверхнева вага, система смол і конструкція ламінату визначають, як тканина сприяє створенню готового композиту, тоді як геометрія форми та процес формування впливають на те, як з нею можна поводитися під час виробництва.

Що змінює структура твіла

У саржевій конструкції точки переплетення поступово переміщуються по тканині, а не утворюють повторюваний візерунок полотняного переплетення «одна зверху, одна знизу». Це дає пряжі більше свободи зміщуватися відносно одна одної, коли тканину розташовують на вигнутій поверхні.

Різниця стає більш помітною на деталях зі змінними контурами. Тканина, яка може вмістити певні рухи в площині, може бути легше розташуватися навколо помірної кривої, ніж конструкція з більш щільним переплетенням. Однак це не означає, що кожна саржева тканина буде драпіруватися однаково. Розмір пряжі, вага тканини, щільність переплетення та геометрія поверхні впливають на результат.

Для вузьких радіусів або глибоких тривимірних форм випробування формування є корисним, оскільки локальне зморщування або деформацію пряжі можна точно оцінити лише за фактичною геометрією.

Діагональне плетіння для видимих ​​поверхонь

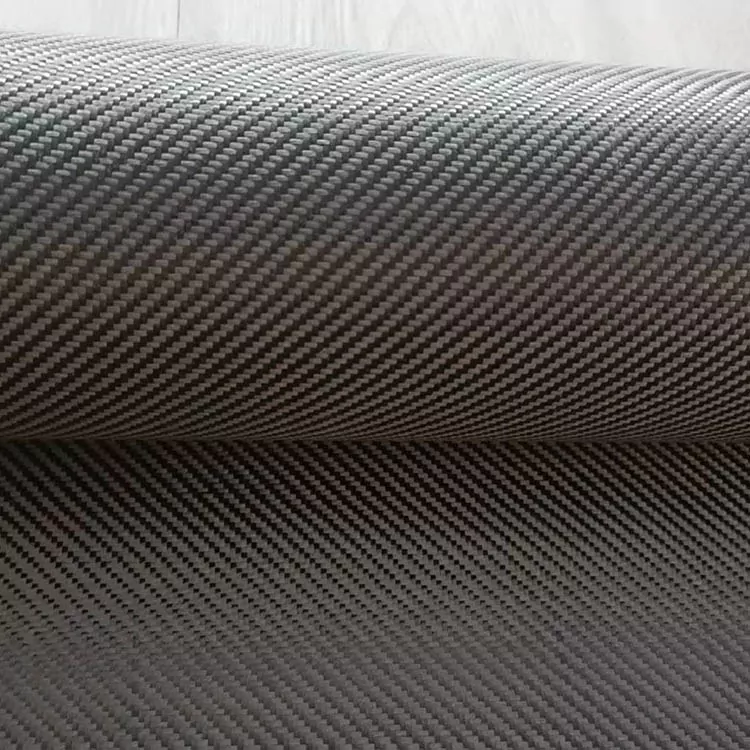

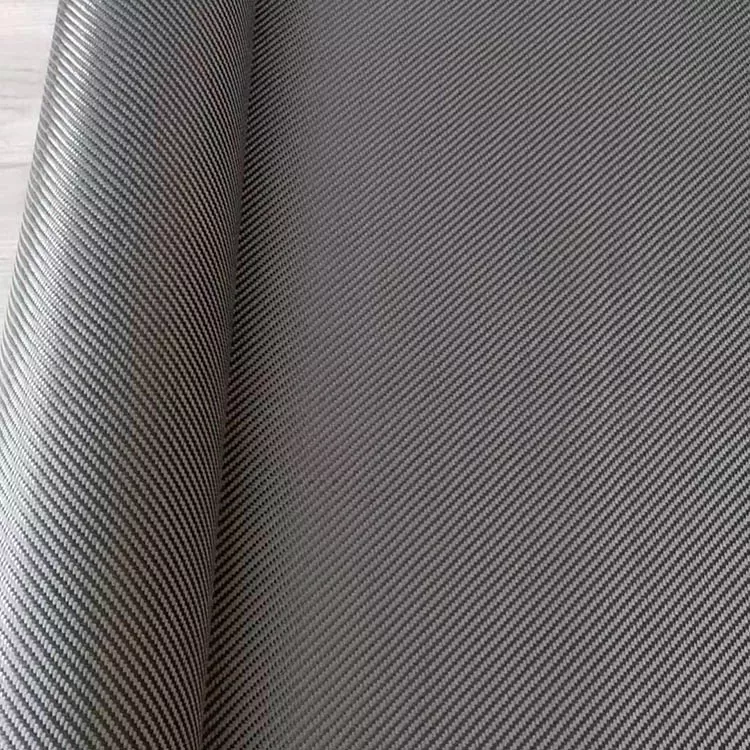

Діагональний малюнок є однією з найбільш впізнаваних особливостей тканини з вуглецевого волокна твіл. Коли на затверділий ламінат нанесено прозоре покриття, плетіння може залишатися видимим на поверхні компонента.

Необхідно контролювати напрямок малюнка під час розрізання та укладання. Якщо дві секції тканини зустрічаються з різними орієнтаціями, діагональні лінії не будуть рівномірно продовжуватися через стик. Тому на видимих ​​панелях компонування різання та розміщення шарів необхідно розглянути перед формуванням.

На остаточний зовнішній вигляд також впливає розподіл смоли, консолідація та обробка поверхні. Узор, який видно на сухій тканині, може змінитися у чіткості після формування та покриття ламінату.

Використання саржі на вигнутих компонентах

Саржева тканина зазвичай використовується для деталей, які не є абсолютно плоскими, включаючи декоративні елементи, корпуси, деталі велосипедів, мотоциклів і спортивне обладнання.

Тканина може бути розрізана як більший шматок, коли поверхня відносно відкрита, або розділена на менші частини, де геометрія змінюється більш різко. Більші шматки зменшують кількість з’єднань, але можуть вимагати більше коригування під час укладання. Менші частини можуть легше повторювати місцеві контури, але з’єднання потрібно розташовувати обережно.

Для видимої вуглецевої поверхні малюнок різання також повинен враховувати напрямок діагонального переплетення. Збереження однакової орієнтації між сусідніми частинами може бути важливим, коли потрібен безперервний візуальний візерунок.

Специфікація

Специфікація матеріалів для виготовлення

Необхідна вага тканини зазвичай розглядається разом із цільовою товщиною ламінату та методом формування. Менша поверхнева вага дозволяє використовувати більше окремих шарів, тоді як важча тканина може зменшити кількість шарів, необхідних для даної товщини ламінату.

Сорт вуглецевого волокна також слід вказувати окремо від переплетення. Одну і ту саму конструкцію саржі можна виготовляти з різних марок волокон, і отримані композитні властивості не будуть ідентичними.

Сумісність із смолою є ще одним фактором виробництва. Мокре укладання, вакуумна інфузія, пресове формування та обробка препрегами мають різні вимоги до потоку смоли, консолідації та поводження. Тому тканина повинна відповідати фактичному процесу, а не визначатись лише зовнішнім виглядом.

Інформація для надання істотного запиту

Виробничий запит легше оцінити, коли чітко сформульовано основні вимоги до матеріалів. Відповідна інформація включає:

· Конструкція саржевого переплетення

· Сорт вуглецевого волокна

· Вага тканини / GSM

· Потрібна ширина та довжина рулону

· Цільова товщина або товщина ламінату

· Смоляна система

· Процес формування

· Геометрія компонентів

· Вимоги до видимої поверхні

Якщо матеріал замінює існуючу тканину, доступний аркуш із специфікаціями або зразок також можна використовувати як довідковий матеріал. Це особливо корисно, коли новий матеріал повинен відповідати встановленому процесу різання, укладання або формування.

Додатки

Тканина з вуглецевого волокна саржевого переплетення використовується у формованих композитних деталях, де тканина повинна відповідати фасонним поверхням або створювати певний тканий вигляд.

Автомобільні програми включають внутрішнє оздоблення, панелі, кришки та інші компоненти з вуглецевого волокна. Деталі велосипедів і мотоциклів можуть використовувати плетене армування на вигнутих ділянках, де тканина повинна відповідати поверхні форми.

Спортивне обладнання, таке як весла, ракетки та інші формовані конструкції, також може містити матеріал як частину ламінату. У промисловому обладнанні та корпусах може використовуватися ткане вуглецеве волокно, якщо за допомогою вибраного ламінату можна досягти необхідних механічних і розмірних властивостей.

Для електронних корпусів або компонентів, розташованих поблизу електричних вузлів, під час визначення вимог до ізоляції та заземлення слід враховувати електропровідність вуглецевого волокна.

FAQ

Що таке тканина з вуглецевого волокна Twill Weave?

Це ткане армування з вуглецевого волокна, виготовлене за допомогою саржевого переплетення. Розташування ниток створює діагональний малюнок поверхні, тоді як фактичні характеристики матеріалу залежать від сорту вуглецевого волокна, ваги тканини та конструкції.

Чим саржа відрізняється від полотняного переплетення?

Саржеве та полотняне переплетення використовують різні послідовності переплетення ниток. Саржа має діагональний візерунок і, як правило, забезпечує більше руху пряжі, тоді як полотняне переплетення має більш щільну повторювану нижню структуру. Їх придатність залежить від геометрії компонента та процесу виробництва.

Що означає саржа 2×2?

2×2 описує особливу конструкцію саржі, в якій нитки проходять над двома та під двома в повторюваній послідовності. Якщо проект вимагає такої конструкції, переплетення має бути підтверджено в специфікації матеріалу.

Чи можна використовувати тканину твіл на вигнутих формах?

так Він може вмістити помірні вигини та мінливі контури, але фактична драпірування залежить від ваги тканини, конструкції пряжі та геометрії форми. Випробування формування корисне для складних деталей або деталей із малим радіусом.

Чи можна його використовувати для видимих ​​деталей з вуглецевого волокна?

так Діагональне переплетення може залишатися видимим після формування та обробки поверхні. Постійна орієнтація тканини під час розкрою та укладання важлива, коли потрібен однорідний малюнок.

Чи можна налаштувати вагу та розміри тканини?

так Вага тканини, ширина, довжина та відповідні специфікації можуть бути визначені відповідно до компонента та процесу виробництва.

Яка інформація потрібна для пропозиції?

Корисна інформація включає конструкцію плетіння, сорт вуглецевого волокна, GSM, ширину, довжину рулону, кількість, застосування та процес формування. Для видимих ​​частин необхідно також вказати необхідну обробку поверхні та напрямок малюнка.

Чи можна оцінити зразок перед виготовленням?

Оцінку зразка можна розглянути, коли тканину потрібно перевірити на драпіровку, сумісність зі смолою, зовнішній вигляд поверхні або поведінку при обробці за допомогою певного методу виробництва.

Чи означає саржеве переплетення більшу міцність?

Ні. Конструкція плетіння сама по собі не визначає міцність або жорсткість готового композиту. Ці властивості залежать від сорту вуглецевого волокна, ваги тканини, системи смол, орієнтації волокон, об’єму волокон, товщини ламінату та умов обробки.
