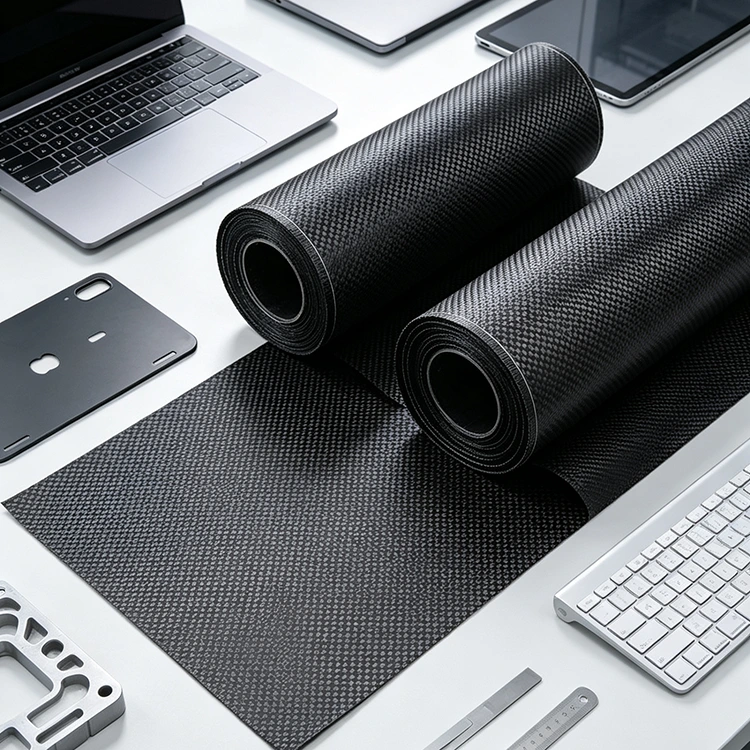

Тканина з вуглецевого волокна полотняного переплетення

Тканина з вуглецевого волокна полотняного переплетення використовує просте переплетення ниток основи та качка для формування правильної тканої структури. Повторювані точки перетину надають тканині стабільну поверхню, яку відносно легко ідентифікувати, вирізати та розташувати під час укладання композиту. Напрямки основи та качка також візуально чіткі, що допомагає виробничим групам підтримувати заплановану орієнтацію під час підготовки кількох шарів.

Для виробництва композитів ця регулярна структура корисна, коли матеріал потрібно послідовно переміщати від однієї частини до іншої. Масу тканини, сорт вуглецевого волокна, кількість ниток, ширину та сумісність із смолою все ще потрібно вказувати окремо, оскільки сам по собі візерунок переплетення не визначає механічні властивості готового ламінату.

Як полотняне переплетення впливає на обробку тканини

У полотняному переплетенні кожна нитка основи проходить над і під послідовними нитками піткання. Це створює відносно стабільну структуру тканини зі звичайним сітчастим виглядом.

Під час різання та укладання чіткі напрямки основи та качка полегшують перевірку того, чи було розміщено шар відповідно до креслення ламінату. Це особливо корисно, коли з одного рулону вирізано кілька шарів, і кожен шар має підтримувати однакову орієнтацію.

Ця ж конструкція також має обмеження. Оскільки пряжа часто переплітається, тканина не поводиться як вільна або сильно драпірована арматура. На вузьких радіусах, глибоких контурах або складних тривимірних прес-формах перед виробництвом фактичний матеріал слід порівняти з геометрією компонента.

З цієї причини при виборі тканини слід враховувати як вимоги до армування, так і те, як матеріал буде розрізаний, розміщений і сформований під час виробництва.

Структура плетіння та дизайн ламінату

Тканина з вуглецевого волокна забезпечує посилення як в напрямках основи, так і в утоку. Це відрізняється від односпрямованого армування, де більша частина безперервних волокон зосереджена в одному основному напрямку.

Тому для ламінованого композиту ткане полотно може забезпечити збалансоване розташування посилення в окремому шарі. Однак остаточна орієнтація волокон компонента все ще визначається повною схемою ламінату, включаючи напрямок шарів, кількість шарів, вагу тканини та геометрію деталей.

Плетіння не слід розглядати як прямий показник міцності. Дві тканини з однаковим переплетенням можуть створювати різні композитні властивості, якщо їхні сорти вуглецевого волокна, площа ваги, системи смол або об’ємні частки волокон відрізняються.

Вибір тканини для різних геометрій

Придатність тканої арматури частково залежить від форми готового компонента. Плоскі панелі та компоненти з плавними вигинами, як правило, легше покривати, оскільки тканина не потребує великих змін у напрямку поверхні.

Більш складні форми вимагають більшої уваги до драпірування. Коли тканина протягується навколо вузького радіусу, основа і уток можуть зміщуватися відносно одна одної, створюючи локальне спотворення або зморшки. Ці ефекти можуть впливати як на зовнішній вигляд поверхні, так і на консистенцію ламінату.

Для нового компонента невелике випробування формування може допомогти визначити, чи вибрана вага тканини та конструкція можуть відповідати формі без надмірних спотворень. Шаблон розкрою, орієнтацію шарів і послідовність укладання слід розглядати разом, а не оцінювати тканину окремо від процесу виробництва.

Плоскі та плавно вигнуті частини

Звичайну плетену конструкцію часто легше розмістити на плоских панелях, кришках, пластинах і компонентах із помірною кривизною. Видимий візерунок сітки також робить відносно простим перевірку орієнтації сусідніх шарів під час укладання.

Складні формовані форми

Для глибших контурів або вузьких радіусів драпірування та зсув стають більш важливими. Тканина повинна бути перевірена на фактичній або репрезентативній формі, особливо якщо готова поверхня залишатиметься видимою.

Що може надати Yuruis

Специфікація тканини може бути визначена відповідно до вимог процесу виробництва композиту. Типові елементи для підтвердження включають:

· Конструкція полотняного переплетення

· Сорт вуглецевого волокна

· Поверхова вага / GSM

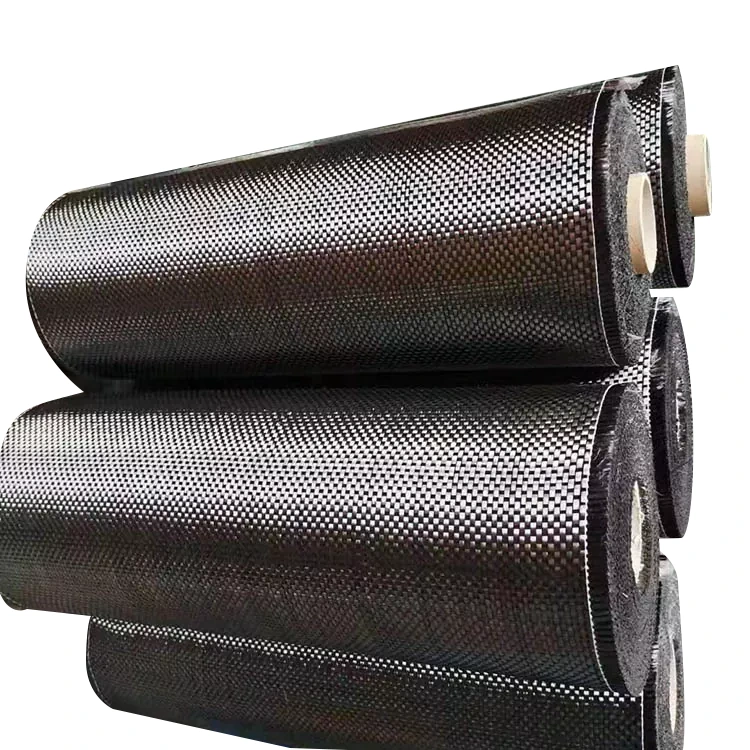

· Ширина тканини

· Довжина рулону

· Товщина

· Вимоги до поверхні

· Сумісність із смолою

· Передбачуваний процес формування

Коли матеріал замінюється або узгоджується з існуючою специфікацією виробництва, надання поточного аркуша даних тканини, зразка або відомого GSM може допомогти точніше визначити необхідну конструкцію.

Типова специфікація полотняного переплетення

Від різання до ламінування

Перед введенням смоли тканина зазвичай проходить кілька етапів підготовки. Потрібні розміри розмічаються та вирізаються, потім кожен шар розташовується відповідно до дизайну ламінату.

Для багатошарових компонентів виробничій групі може знадобитися змінити орієнтацію послідовних шарів, щоб досягти необхідного розташування посилення. Оскільки напрямок основи та качка легко розрізнити на гладкому полотні, орієнтацію можна перевірити під час укладання, не покладаючись лише на позначки розрізу.

Під час обробки слід уникати непотрібного розтягування. Надмірне натягнення або повторювані рухи можуть змінити локальне розташування ниток, яке може стати видимим після формування. Обсяг необхідної обробки також залежить від ваги тканини, щільності переплетення та геометрії компонентів.

Застосування у виробництві композитів

Тканина з вуглецевого волокна полотняного переплетення може використовуватися у формованих композитних компонентах, де звичайне ткане армування сумісно з конструкцією та виробничим процесом.

В автомобільній промисловості його можна використовувати для внутрішнього оздоблення, панелей, кришок і окремих структурних або напівструктурних композитних деталей. Необхідна конструкція тканини залежить від геометрії компонента та специфікації ламінату.

Для велосипедів і спортивного спорядження ткане посилення з вуглецевого волокна може бути включене в формовані ламінати, де необхідна орієнтація волокон і товщина встановлюються конструкцією компонента.

В електроніці та промисловому обладнанні тканина з вуглецевого волокна може використовуватися в корпусах, панелях та інших композитних конструкціях. Оскільки вуглецеве волокно є електропровідним, слід враховувати вимоги до електричної ізоляції, заземлення та електромагнітного захисту, якщо цей матеріал використовується поблизу електронних блоків.

Тому відповідну специфікацію тканини слід визначати на основі готового компонента, а не лише на основі малюнка переплетення.

Зовнішній вигляд поверхні та обробка

Коли ткане вуглецеве волокно залишається видимим після формування, кінцевий вигляд залежить не тільки від сухого малюнка тканини. Розподіл смоли, вирівнювання волокон, консолідація, стан поверхні форми та кінцева обробка можуть вплинути на зовнішній вигляд затверділої частини.

Для видимих ​​поверхонь тканину слід розташовувати рівномірно та захищати від непотрібного зміщення під час укладання. Сусідні шматки також може знадобитися вирівняти, щоб тканий візерунок не змінювався помітно від однієї частини компонента до іншої.

Якщо компонент отримує прозоре покриття або іншу обробку поверхні, система покриття повинна бути сумісною з затверділим композитом і передбачуваним середовищем експлуатації. Однорідний зовнішній вигляд сухої тканини сам по собі не гарантує ідентичний вигляд після формування.

FAQ

Що таке тканина з вуглецевого волокна гладкого переплетення?

Це ткане армування з вуглецевого волокна, в якому нитки основи та качка неодноразово проходять одна над одною та одна під одною. Це створює правильну структуру тканини з чітко визначеними напрямками волокон.

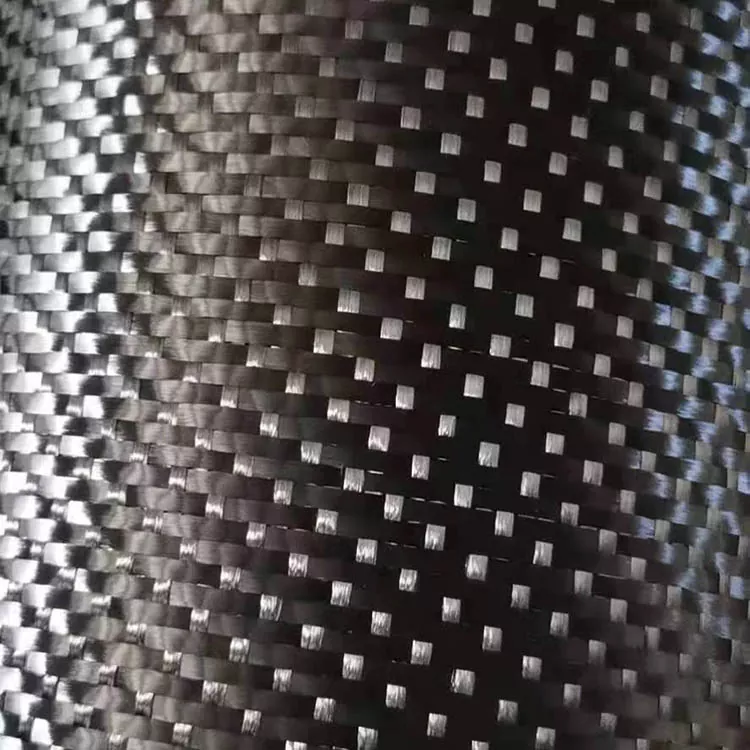

Як виглядає вуглецеве волокно полотняного переплетення?

Основа та піткання утворюють повторюваний поверх-нижній візерунок, який створює правильний вигляд сітки. Візуально відрізняється від тканини саржа, яка має характерний діагональний малюнок.

Чи підходить полотняне переплетення для видимих ​​деталей з вуглецевого волокна?

так Регулярне переплетення може становити частину видимої поверхні композитного компонента. Остаточний вигляд також залежить від розподілу смоли, консолідації, стану форми та обробки поверхні.

Чи можна використовувати полотняне переплетення на вигнутих формах?

Так, але придатність залежить від кривизни, радіуса та тривимірної геометрії прес-форми. Для складних форм пробне формування може допомогти виявити можливі зморшки, деформацію пряжі або труднощі під час укладання.

Чи визначає полотняне переплетення міцність композиту?

Ні. Властивості готового композиту залежать від сорту вуглецевого волокна, ваги тканини, системи смол, об’ємної частки волокна, орієнтації шару, товщини ламінату та умов затвердіння чи формування. Плетіння є лише частиною специфікації матеріалу.

Чи можна налаштувати вагу та ширину тканини?

так Вага, ширина, довжина рулону та інші характеристики можуть бути визначені відповідно до вимог виробництва. Необхідний сорт вуглецевого волокна та передбачуваний процес формування також слід надати під час запиту пропозиції.

Яку інформацію необхідно надати для пропозиції?

Корисна інформація включає необхідний GSM, клас вуглецевого волокна, структуру переплетення, ширину, довжину рулону, кількість, застосування та процес формування. Існуюча специфікація тканини або зразок також можуть допомогти, коли матеріал повинен відповідати встановленому виробничому процесу.

Чи можна оцінити зразок перед масовим виробництвом?

Оцінку зразків можна організувати, коли потрібно перевірити тканину на драпіровку, сумісність зі смолою, зовнішній вигляд поверхні або поведінку при обробці за допомогою конкретного процесу виробництва композиту.

Чи полотняне переплетення міцніше за саржеве?

Жодне з переплетень не слід вважати міцнішим за своєю суттю лише на основі візерунка переплетення. На механічні властивості готового ламінату впливають тип волокна, вага тканини, система смол, орієнтація волокон, конструкція ламінату та умови обробки.
