3K UD і двонаправлена ​​препрегована тканина з вуглецевого волокна

3K UD і двонаправлена ​​тканина з препрегу з вуглецевого волокна поєднує в собі армування з вуглецевого волокна 3K із попередньо просоченою смолою в двох різних структурах волокон. Конструкція UD зосереджує безперервні волокна в основному в одному напрямку, тоді як двонаправлена ​​конструкція забезпечує армування в двох основних напрямках. Вибір між ними в першу чергу пов'язаний з траєкторією навантаження, структурою ламінату та геометрією готової композитної частини.

Для виробників композитних матеріалів ця відмінність важливіша, ніж одне позначення 3K. Компонент із домінуючим навантаженням на розтяг, вигин або осьове навантаження може виграти від ламінату, створеного навколо певного напрямку волокон, у той час як панель або оболонка, яка піддається навантаженню у двох напрямках, може вимагати більш збалансованого підсилення.

UD і конструкція двонаправленого волокна

У конструкції UD безперервні вуглецеві волокна зосереджені в основному в одному напрямку. Це робить матеріал придатним для компонентів, де інженерна конструкція має чіткий основний шлях навантаження, таких як вали, балки, стрижні та подовжені структурні секції.

Двонаправлена ​​конструкція забезпечує армування в двох основних напрямках. Його можна розглядати для панелей, кришок, корпусів та інших компонентів, де ламінат повинен нести навантаження по двох осях, а не переважно в одному напрямку.

Розташування волокон само по собі не визначає продуктивність готової деталі. Сорт волокна, об’ємна частка волокна, система смол, орієнтація ламінату, кількість шарів, умови консолідації та затвердіння – все це впливає на кінцеві властивості композиту.

Що означає 3K?

Позначення 3K відноситься до джгута з вуглецевого волокна, що містить приблизно 3000 окремих ниток. Він описує розмір пучка волокон, а не конкретний клас міцності.

Тому для вибору матеріалу 3K слід розглядати разом із маркою вуглецевого волокна, системою смол і конструкцією посилення. Жгут 3K можна використовувати в різних архітектурах ламінату, а кінцеві властивості композиту залежать від того, як орієнтоване, зміцнене та затверділе армування.

Ця різниця є особливо актуальною при порівнянні матеріалів UD і двонаправлених матеріалів. Позначення 3K ідентифікує волокнистий жгут, тоді як UD або двонаправлена ​​конструкція описує, як це армування влаштовано всередині препрегу.

Інформація про матеріал

Вибір напрямку волокна

Для 3K UD і двонаправленої препрегованої тканини з вуглецевого волокна першим практичним питанням є те, як очікується, що готовий компонент витримає своє навантаження. Посилення має бути організоване таким чином, щоб ламінат забезпечував матеріал там, де цього вимагає дизайн, а не вибирати UD або двонаправлену конструкцію лише на основі зовнішнього вигляду тканини.

УД Будівництво

Армування UD зазвичай розглядається для валів, стрижнів, балок та інших подовжених частин із визначеним основним напрямком навантаження. Додаткові позаосьові шари можуть бути включені в ламінат, коли компонент також потребує зміцнення у вторинних напрямках.

Двонаправлене будівництво

Двонаправлене армування можна розглядати для панелей, кришок, корпусів та інших частин, де навантаження або вимоги до жорсткості поширюються на два основні напрямки. Фактичний баланс між двома напрямками залежить від конструкції матеріалу та схеми ламінату.

Дизайн ламінату

Конструкцію препрега слід оцінювати як частину повного ламінату, а не як ізольований лист. Орієнтація волокон, послідовність шарів, товщина, вміст смоли та умови консолідації впливають на те, як навантаження передаються через готовий композит.

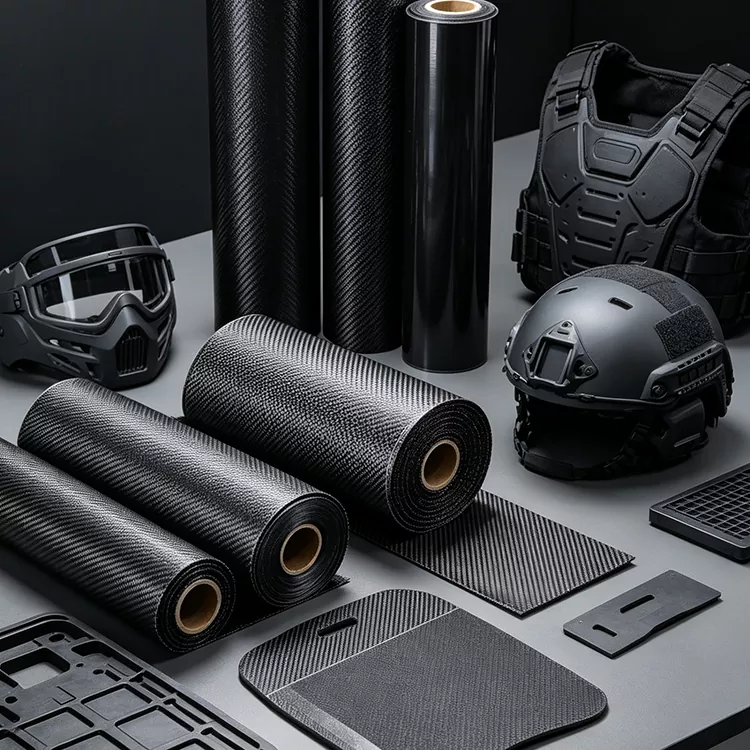

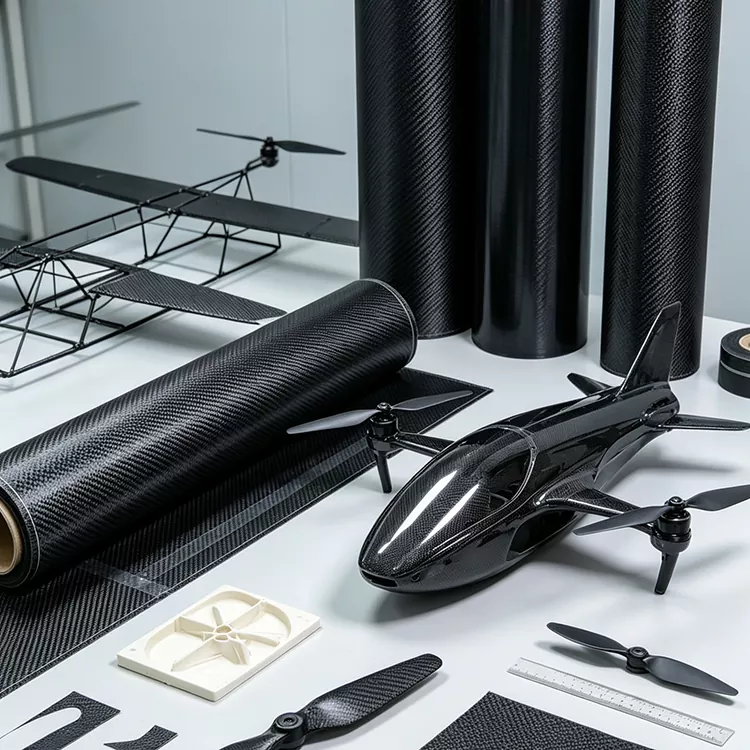

Типові застосування

Цей матеріал можна розглядати для композитних компонентів, де потрібне спрямоване армування та контрольований вміст смоли. Відповідна конструкція залежить від геометрії деталі, стану навантаження, методу формування та необхідної товщини ламінату.

Спортивне обладнання

Матеріал можна використовувати в легких спортивних конструкціях, де жорсткість, втомна поведінка та маса є важливими міркуваннями конструкції. Потенційні сфери застосування включають стрижні для гольфу, компоненти велосипедів, конструкції ракеток, весла та інші формовані композитні деталі.

Автомобільні компоненти

Автомобільні програми можуть включати легкі панелі, компоненти посилення, вибрані структурні частини та компоненти, орієнтовані на продуктивність. Конструкцію UD можна розглядати, якщо деталь має визначену основну траєкторію навантаження, тоді як двонаправлене посилення може використовуватися, якщо потрібна опора по двох осях.

Промислові композитні частини

Промислове застосування може включати панелі, корпуси, кронштейни, балки, стрижні та легкі компоненти обладнання. Бажана конструкція залежить від того, чи має компонент домінуючий напрямок навантаження чи вимагає посилення в кількох напрямках.

Електронне обладнання

Для окремих корпусів обладнання та конструктивних компонентів вуглецеве волокно може забезпечити малу вагу та структурну підтримку. Оскільки вуглецеве волокно є електропровідним, електричну ізоляцію та електромагнітні вимоги слід розглядати як частину повної конструкції збірки.

Вибір матеріалу перед виробництвом

Для нового композитного проекту матеріал слід вказувати відповідно до компонента та процесу виробництва, а не лише за назвою продукту. Важлива інформація включає необхідну структуру волокон, систему смол, ширину, товщину, графік ламінату та метод формування.

Для деталей UD основний напрямок волокон слід визначити разом із будь-яким необхідним позаосьовим посиленням. Для двонаправлених деталей слід підтвердити необхідний баланс армування та орієнтацію шарів. Ці деталі допомагають визначити, чи відповідає специфікація матеріалу запланованому шляху навантаження.

Вимоги до смоли також повинні бути підтверджені перед виробництвом. Оскільки це препрег, система смол і вміст смоли впливають на умови транспортування, зберігання, формування та затвердіння. Якщо матеріал інтегрується в існуючий виробничий процес, поточні параметри обробки замовника або специфікація матеріалу можуть бути використані як посилання.

FAQ

Що таке препрег з вуглецевого волокна 3K UD?

Це препрег із використанням армування з вуглецевого волокна 3K, розташованого переважно в одному напрямку та поєднаного зі смолою матриці перед формуванням. Він підходить для композитних деталей, де посилення має дотримуватися певного напрямку навантаження.

Яка різниця між UD та двонаправленим вуглецевим волокном?

UD розміщує більшість безперервних волокон уздовж одного основного напрямку. Двонаправлена ​​конструкція забезпечує армування в двох основних напрямках. Вибір залежить від умов навантаження, геометрії деталей і дизайну ламінату готового компонента.

Чи матеріал уже містить смолу?

так Це препрег, тобто армування вуглецевим волокном уже поєднано зі смолою. Конкретна система смоли та вміст смоли повинні бути підтверджені для вибраної специфікації.

Чи 3K те саме, що клас міцності?

У № 3K описано приблизну кількість ниток джгута з вуглецевого волокна. Кінцеві характеристики композиту також залежать від сорту волокна, системи смол, об’ємної частки волокна, орієнтації ламінату та умов затвердіння.

Чи можна налаштувати матеріал?

так Yuruis забезпечує виробництво на замовлення та може обговорити індивідуальні розміри, ширину та інші вимоги проекту відповідно до передбачуваного застосування та виробничого процесу.

У яких галузях промисловості використовується цей тип препрегу?

Застосування можуть включати спортивне обладнання, автомобільні компоненти та промислові композитні деталі. Вибрані структури електронного обладнання також можуть використовувати композити з вуглецевого волокна, якщо вимоги до матеріалів і електрики сумісні з застосуванням.

Яку інформацію я повинен надати, коли запитую цінову пропозицію?

Забезпечення необхідної ширини, товщини, конструкції волокон, вимог до смоли, застосування, методу формування та приблизної кількості допоможе визначити відповідну специфікацію. Для структурних частин також може бути корисним креслення або графік ламінату для підтвердження необхідної орієнтації волокон.
